Tutorial Rancang Bangun Jaringan Berbasis Kabel dan Nirkabel dengan VLAN dan Routing (paket 2)

UJI KOMPETENSI KEAHLIAN

TAHUN PELAJARAN 2022/2023

Nama: Atonius Lalu

Alat:

1. PC Client Processor: Pentium Dual Core

RAM: 2 GB

Harddisk: 500 GB

NIC 100 Mbps

Monitor 14"

Jumlah:1 unit

Keterangan: Digunakan sebagai client

2.Laptop Processor: Pentium Dual Core

RAM: 2 GB

Harddisk: 500 GB

NIC 100 Mbps

Monitor 14”

Jumlah: 1 unit

Keterangan: Digunakan sebagai client

3. Smartphone Android / iPhone

Jumlah: 1 unit

Keterangan: Digunakan sebagai client

4. Crimping Tool

Jumlah: 1 Buah

Keterangan: Untuk kabel RJ 45

5. Cable Tester

Jumlah: 1 Buah

Keterangan: Untuk kabel RJ 45

Komponen:

1.Wifi Routerboard RB-900 Series (Setara)

Jumlah: 1 Buah

2.Routerboard RB-900 Series (Setara)

Jumlah: 1 Buah

Keterangan: Difungsikansebagaiswitch

Bahan:

1.Kabel UTPCat 51 Meter

2.Konektor RJ 45Cat 53 Buah

3.Koneksi Internet1 Mbps Minimal

III. SOAL/TUGAS

Judul Tugas:

"Rancang Bangun Jaringan Berbasis Kabel dan Nirkabel denganVLAN dan Routing."

Langkah Kerja :

Dalam kegiatan uji kompetensi ini anda bertindak sebagai Teknisi Jaringan. Tugas

anda sebagai teknisi adalah merancang bangun dan mengkonfigurasi sebuah

jaringan. Wifi Router berfungsi sebagai Gateway Internet, Hotspot, DHCP server,

dan Bandwidth Limiter, kemudian internet tersebut dishare ke client melalui jalur

kabel (non hotspot) dan wireless (hotspot).

Dengan konfigurasi sebagai berikut:

1. Identifikasi dan buatlah daftar kebutuhan jaringan

2. Buatlah spesifikasi perangkat yang dibutuhkan

3. Buatlah spesifikasi topologi jaringan

4.Konfigurasi Wifi Routerboard dengan ketentuan sebagai berikut:

a. Konfigurasi VLAN pada Ether2 dengan ketentuan:

1) VLAN 1

- VLAN ID : 10

- Name : siswa

2) VLAN 2

- VLAN ID : 20

- Name : guru

b. Konfigurasi

Ether 1:

- IP Ether1 : Sesuai dengan Network yang diberikan ISP

- Gateway : Sesuai dengan IP yang diberikan ISP

Ether 2 digunakan untuk jaringan LAN:

a) VLAN 1

- IP VLAN 1 : 192.168.40.1/24

- DHCP Pool : 192.168.40.10 – 192.168.20.50

b) VLAN 2

- IP VLAN 2 : 192.168.60.1/24

- DHCP Pool : 192.168.40.10 – 192.168.20.50

c) WLAN :

- IP WLAN : 192.168.20.1/24

- SSID : UKK_No Absen

- Password : 12345678

- DHCP Pool : 192.168.20.10 – 192.168.20.50

- Hotspot : alamat login hotspot = portalsmk.sch.id

- Ubah tampilan halaman login hotspot sehingga minimal terdapat tampilan tulisan:

“Selamat Datang di Hotspot SMK XXX” (XXX = nama sekolah anda)

- Buatlah 5 user dengan ketentuan seperti berikut:

- User: kepalasekolah

- pw:123

- kecepatan:512kbps

-User: Guru

- pw:456 kecepatan:256kbps

-Siswa pw:789 kecepatan:128kbps

5. Konfigurasi VLAN pada Routerboard dengan ketentuan seperti berikut:

1) Port 1 terhubung ke Wifi Routerboard dan difungsikan sebagai port trunk

2) Port 2 dan 3 terhubung ke VLAN 1

3) Port 4 terhubung ke VLAN 2

4) Gunakan mode VLAN secure dan logika “always-strip”

6. Konfigurasi routing statis untuk menghubungkan jaringan kabel dan jaringan wireless ke internet

7. Pasang perangkat sesuai dengan desain topologi yang telah ditentukan

8. Lakukan pemasangan Routerboard

9. Lakukan persiapan dan pemasangan kabel jaringan

10. Lakukan pengujian pada seluruh client pada jaringan, dengan ketentuan sebagai berikut:

Client PC jaringan kabel:

- Terhubung dengan port 2

- IP Address : DHCP

- Sistem operasi : Windows

Client Laptop jaringan kabel:

- Terhubung dengan port 4

- IP Address : DHCP

- Sistem operasi : Windows

Client jaringan wireless:

- IP Address : DHCP

- Sistem operasi : Android / IO

1. buatlah spesifikasi topologi jaringan

2.mengganti Identity dari New Terminal

Seperti gambar dibawah ini:

3.kemudian kita Masuk ke interfaces untuk menambahkan VLAN (VLAN10,VLAN20)

4.selanjutnya masuk ke IP - DHCP CLIENT agar kita bisa mendapatkan ip dari ISP

5.selanjutnya kita masukan ip vlan guru dan ip vlan siswa,yang pertama kita masukan ialah ip vlan SISWA: Masuk IP- Addresses klil tanda plus kemudian masukan ip vlan kita sesuai ketentuan

ini contohnya

6. Masukan IP VLAN -GURU ( penambahan IP & Nama opsional sesuai dengan kebutuhan )

7. Masuk ke menu DNS setting untuk menambahkan IP ISP pada servers dan ceklis "allow remote"

8. setting pada menu IP - FIREWAL - NAT - + - GENERAL ( ganti out interface dengan ether 1

9. Setelah itu pindah pada menu "Action" dan ubah dengan " Masquerade" - Apply - Oke

10. Setelah itu masuk pada menu IP - ROUTES + ( tambahkan gateway sesuai dengan IP ISP )

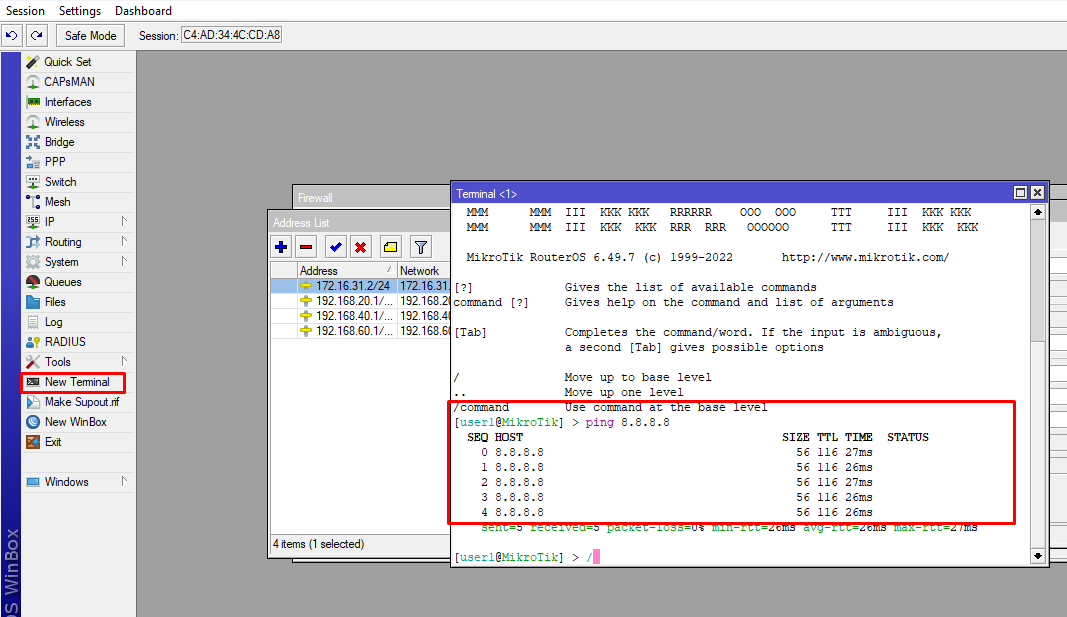

11. Cek pada New Terminal "PING 8.8.8.8" ( jika sudah terhubung tampilan akan seperti dibawah )

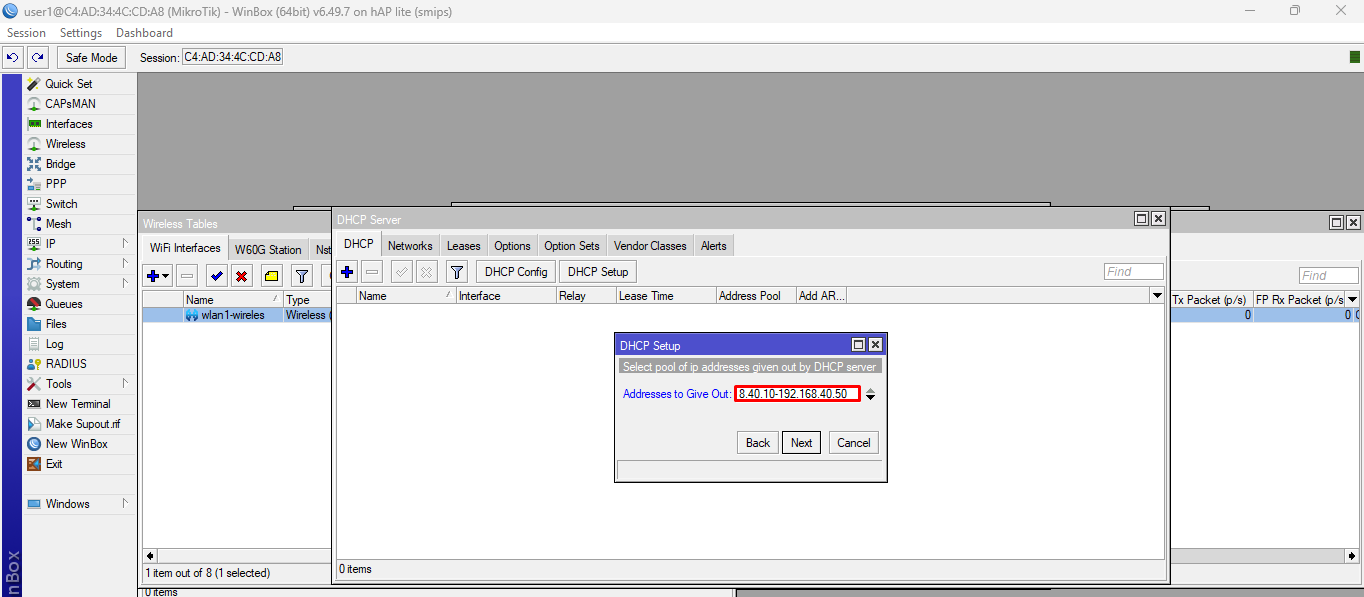

12. Masuk pada menu DHCP setup untuk mengganti server interfaces dengan "vlan1-SISWA" ( untuk menghubungkan vlan ke internet )

13. Klik "NEXT" sampai pada menu seperti dibawah untuk membatasi penggunaan ( opsional )

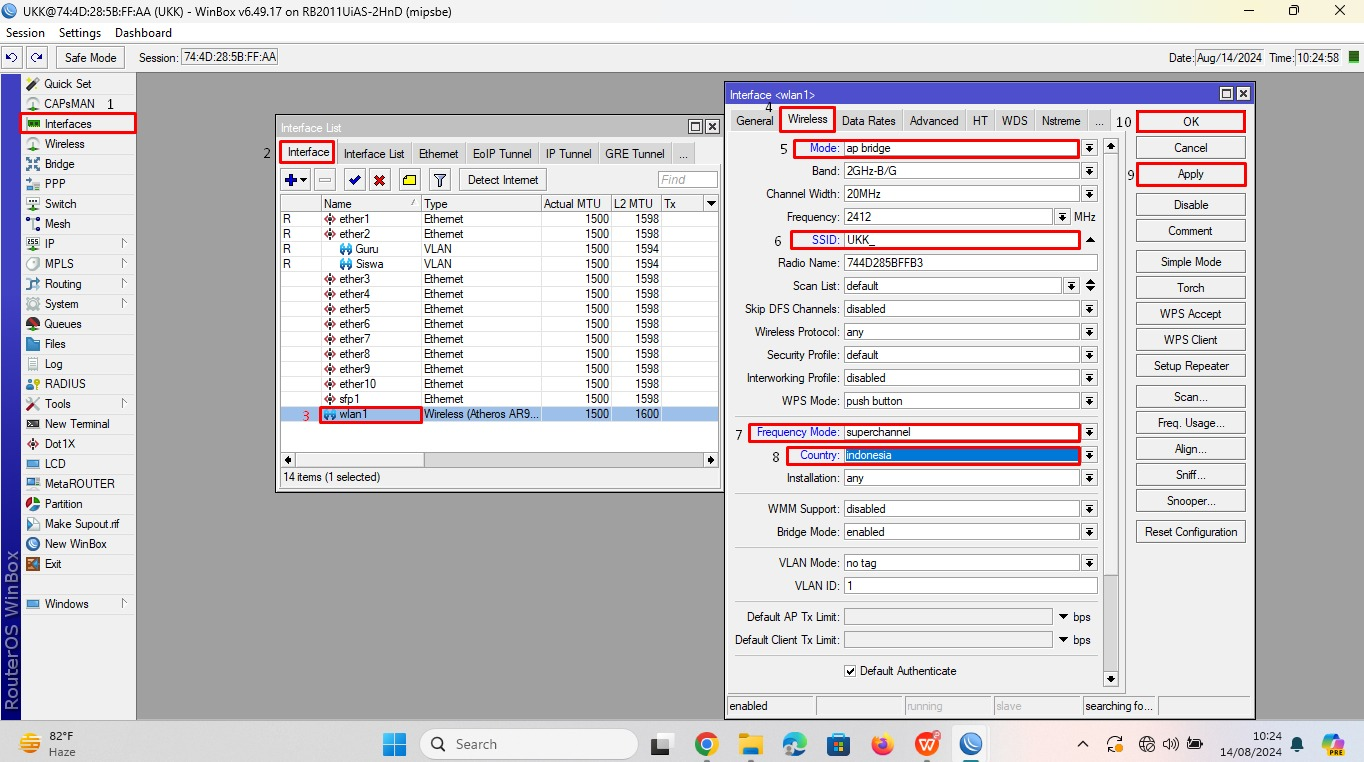

14. masuk pada menu wireless untuk mengganti mode dengan ap bridge & band ( opsional ) & ganti SSID sesuai kebutuhan & ganti frequency dengan "2412MHz" ( opsional ) Frequency mode & country - klik Apply - Oke

15. masuk pada menu hotspot setup untuk membuat hostpot, ganti hostpot interface dengan "wlan1-wireless"

16. klik NEXT sampai ketemu address pool untuk membatasi penggunaan jaringan

17. klik next hingga bertemu DNS name , ganti nama sesuai dengan kebutuhan ( untuk contoh seperti dibawah )

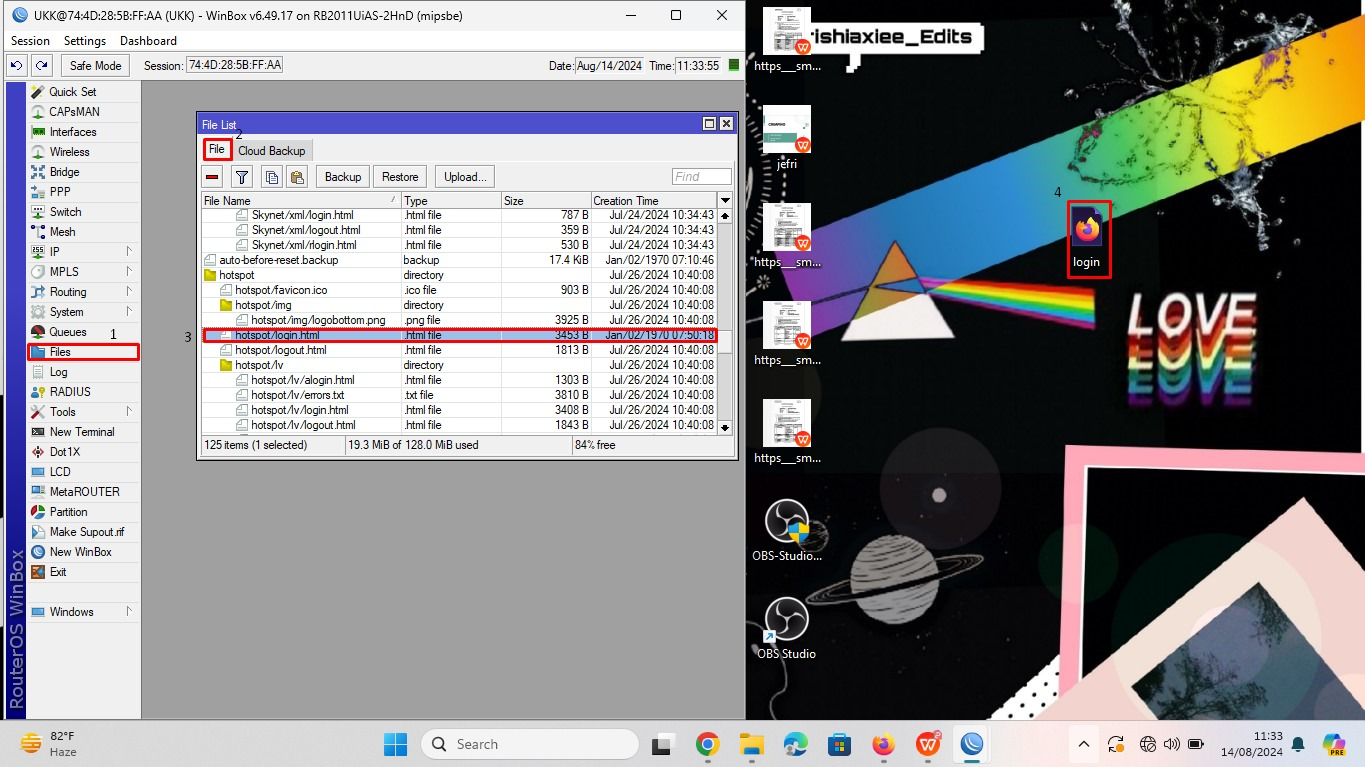

18.pilih file untuk mengubah tampilan awalan hotspot,karena diperintahkan menjadi "Selamat Datang di Hotspot SMK" lalu kita buka files di winbox ,kita pilih file yang berjudul "hotspot/login.html" lalu kita kita copy untuk dipindah ke layar utama

19.utuk mengedit tampilan hotspot kita klik kanan pada touchpad lalu pilih Edit with Notepad++

20.sebelumnya kita harus merubah tulisan yang semula bertulis "please log on to use the internet hotspot service" menjadi "Selamat Datang di Hotspot SMK" setelah itu kita simpan filenya,lalu kita buka kembali web hotspot maka tampilanya akan berubah seperti ini

21. setelah itu klik tanda + pada user profilles untuk mengganti nama, address pool dan limit kecepatan - Apply - Oke

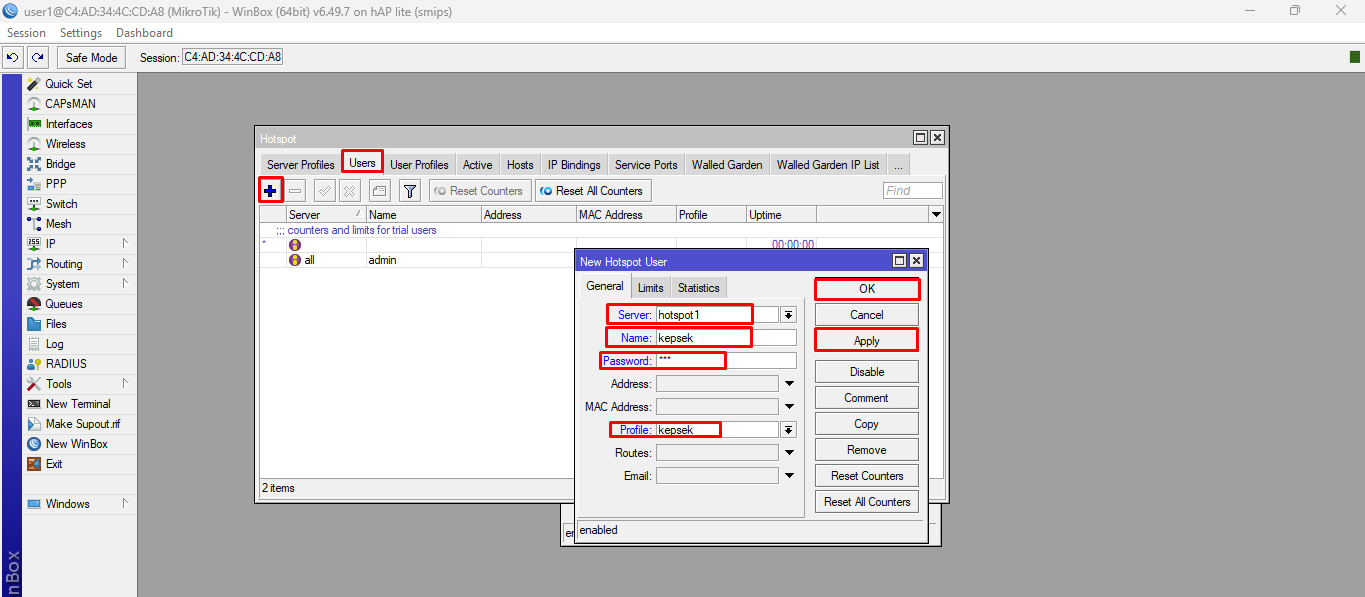

22. masuk pada menu users klik tanda + isi bagian server,name password, dan profile - Apply - Oke

23. ganti identity pada switch

24. pada menu Switch kita akan menuju ke VLAN > kli tanda panah> yang kita ganti hanya pada menu VLAN ID yaitu diisi 10 (untuk vlan siswa yang tadi kita isi di vlan router distibusi) > ports:ether1 Port 1 terhubung ke Wifi Routerboard dan difungsikan sebagai port trunk,dan Port 2 dan 3 terhubung ke VLAN 1 agar pada saat kita menggunakan ports 2,3 maka kita akan mendapatkan IP VLAN1 (192.168.40.1/24)

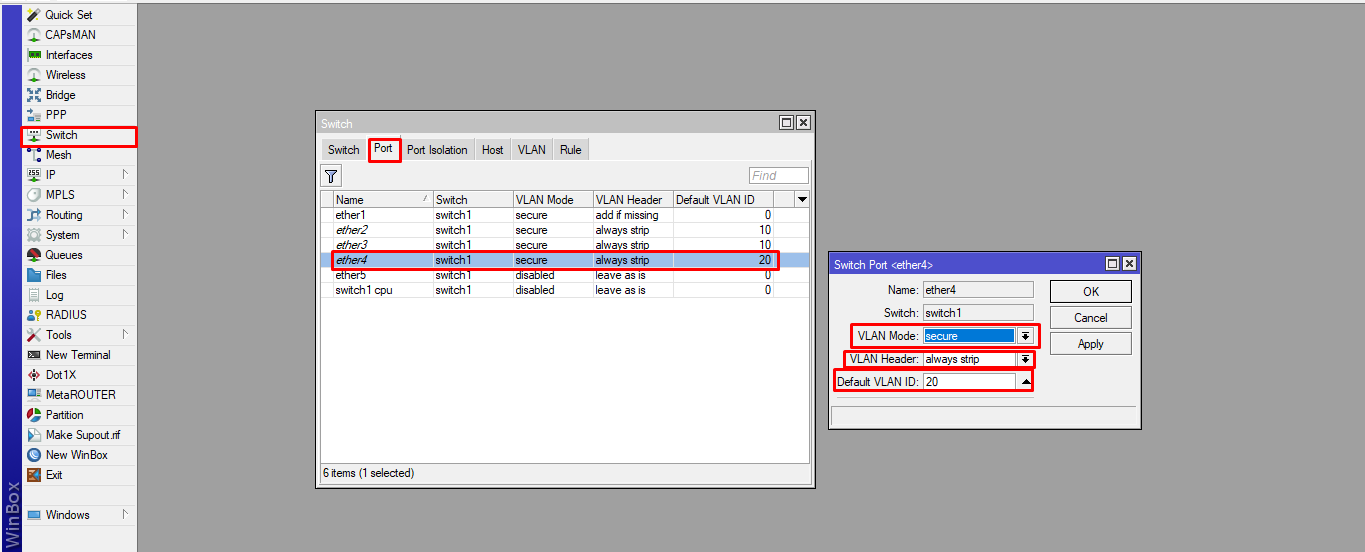

25. begitu juga VLAN2 sama hal nya dengan VLAN1 tapi yang bedanya cuman di VLAN ID dan pada VLAN2 kita akan mengganti VLAN ID nya yaitu 20 > ports:ether 1 (sebagai port trunk),ether4 digunakan agar terhubung ke VLAN2 dan otomatis kita akan mendapatkan IP (192.168.60.1/24) pada saat kita menggunakan port4/ether4

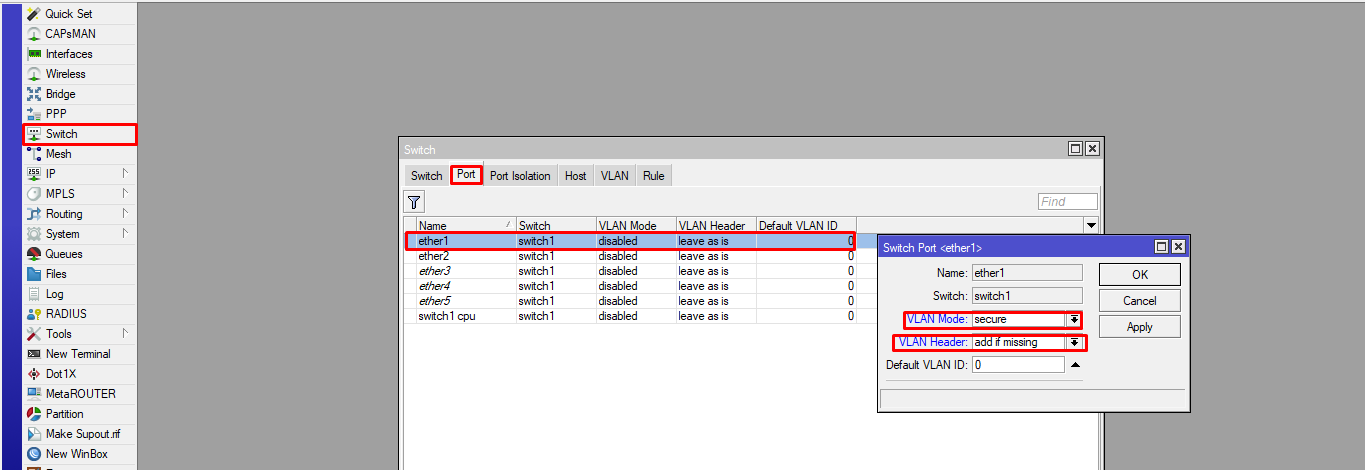

26. masuk pada menu swtch klik port, ganti VLAN mode dengan secure ( mendefinisikan bahwa jika perangkat yang terhubung ke port mengetahui VLAN dan mencoba menyuntikkan frame dengan tag VLAN ). Port 1 terhubung ke Wifi Routerboard dan difungsikan sebagai port trunk

27. Port 2 dan 3 terhubung ke VLAN 1, isi VLAN ID sesuai dengan VLAN ID yang kita isi di router utama ( fungsi VLAN ID untuk memisahkan lalu lintas jaringan dari berbagai departemen )

28. Port 4 terhubung ke VLAN 2

29. Gunakan mode VLAN secure dan logika “always-strip”

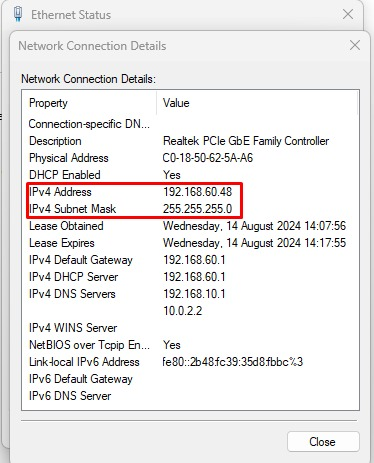

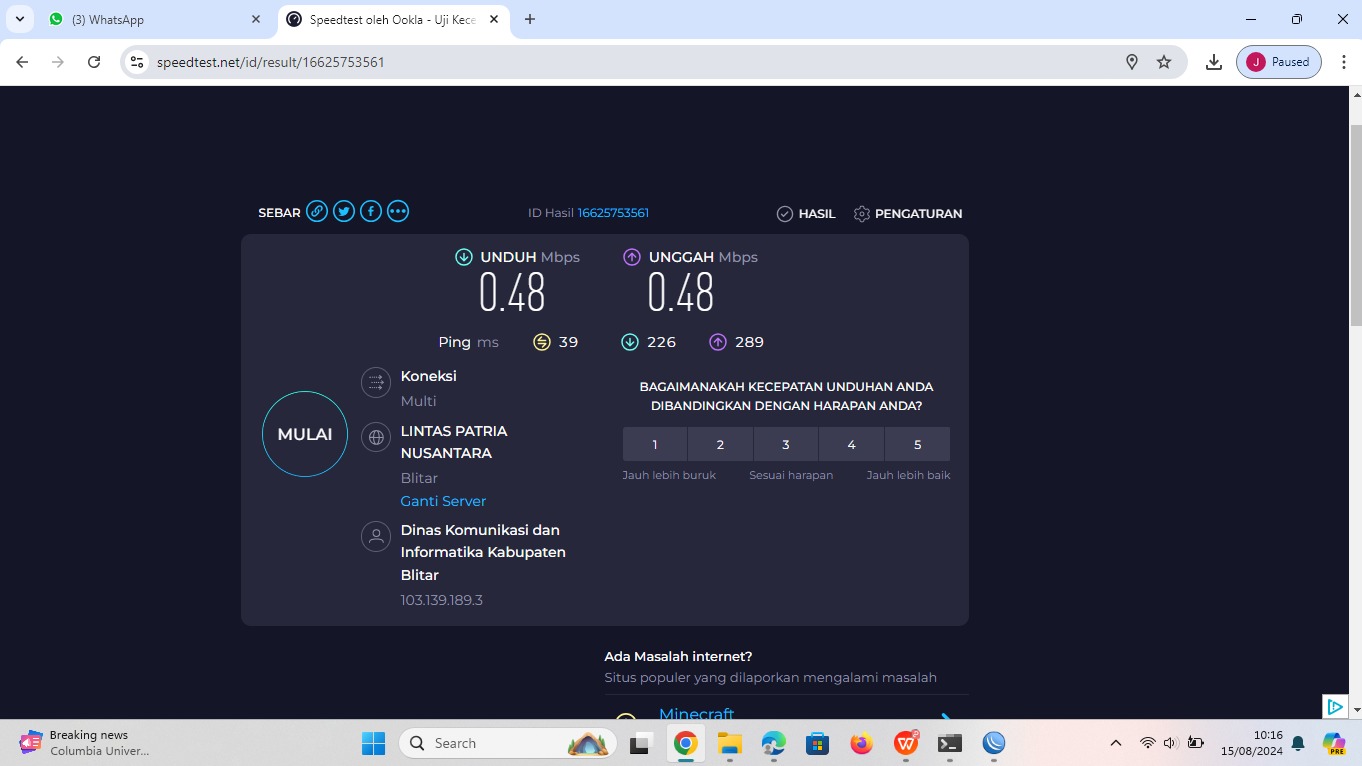

30. jika tampilan sudah seperti ini berarti sudah terhubung dengan ISP,kemudian kita cek ip nya apakah sudah benar terhubung ke vlan nya masing' dengan port yang sudah ditentukan
